Schachtstativ bzw. Kurbelstativ von NEDO

Hoch und tief in allen Klassen. Sei es bei einem Dachaufmaß oder der Kanalinspektion, in diesen Bereichen ist das Kurbelstativ von Nedo kaum wegzudenken!

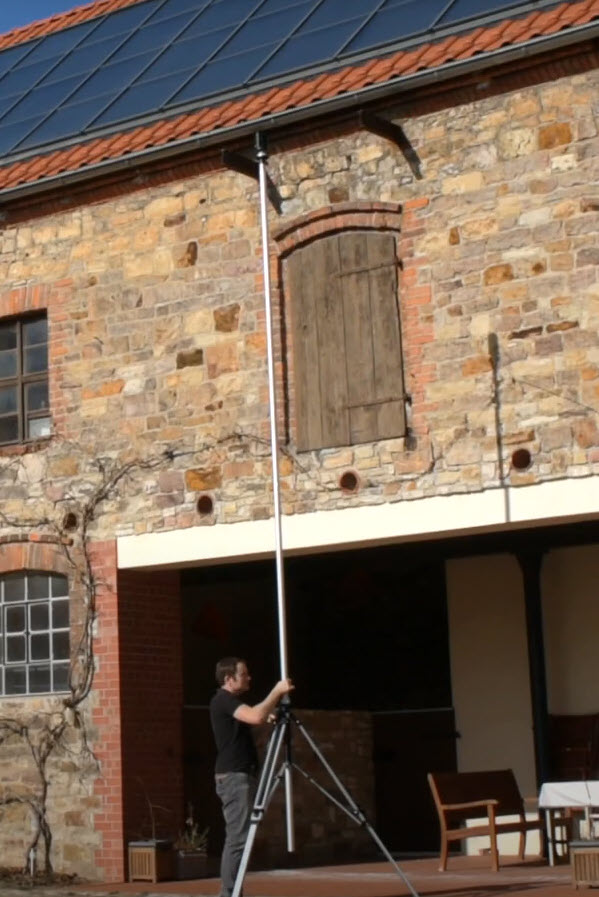

Praktisch mit Transporttasche, 4 Aufsatzstangen und 1 Adapter für einen Akkuschrauber, bewältigt man auch Scan- und Messaufgaben in Höhen von bis zu 5m und in Tiefen bis -4m.

Umklappbare Gummifüße und Spikes sorgen für einen sicheren Stand auch auf widrigem Gelände. Beim Aufstellen des Stativs sollten die Beine in Höhe und Breite immer maximal ausgefahren werden, damit die herstellerspezifische Standsicherheit voll ausgenutzt wird. Arbeiten Sie auf einem Untergrund mit Gefälle oder Stufen achten Sie darauf, dass auch hier der Gravitationsvektor im Massenschwerpunkt des Gesamtsystems deckungsgleich, mit der Mittelachse des Statives ist. Nutzen Sie hier die am Stativ angebrachte Libelle (Luftblaseneinschluss), um diese waagerechte Position zu finden.

Die Hardware wird mit einer Fixierschraube und einem kompatiblen Überkopfadapter am Auflagetisch des Statives gesichert. Ein Bolze am Ende der Gewindestange sichert die Hardware letztendlich gegen einen Absturz.

Sollten Sie einen Akkubohrer zum kurbeln der Gewindestangen verwenden achten Sie darauf, dass Sie nicht schneller als mit der Hand drehen lassen.

Hier ein paar Infos zur Nutzung mit Video im Einsatz eines Leica BLK360. Das Schachtstativ kann aber auch mit größeren RTC360 kombiniert werden oder mit den meisten anderen am Markt verfügbaren Laserscannern.

technische Daten:

• Min. Nutzhöhe ca. 1,12 m
• Max. Nutzhöhe ca. 5,00 m
• Schachttiefe ca. 4,00 m
• Transportlänge ca. 1,21 m
• Gewicht ca. 8,9 kg
• Halteschraube: 5/8 Gewinde
• Auflageteller flach, Ø 110 mm
• Stativteller und Gelenke aus Aluminium
• mm-Skala auf Teleskoprohr

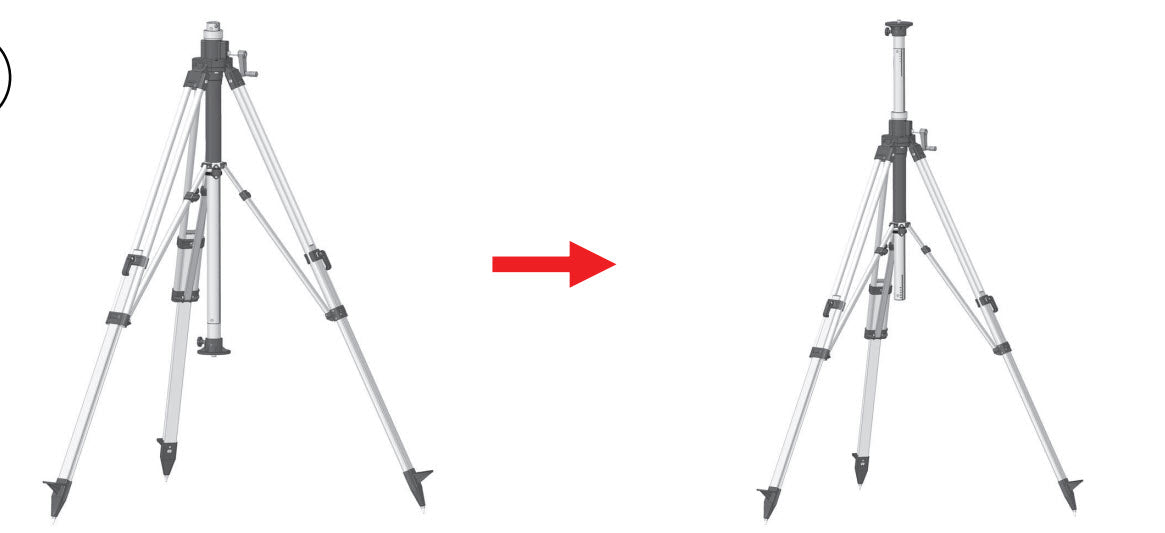

• Verdrehsichere Kurbelsäule mit zentrischer Klemmung

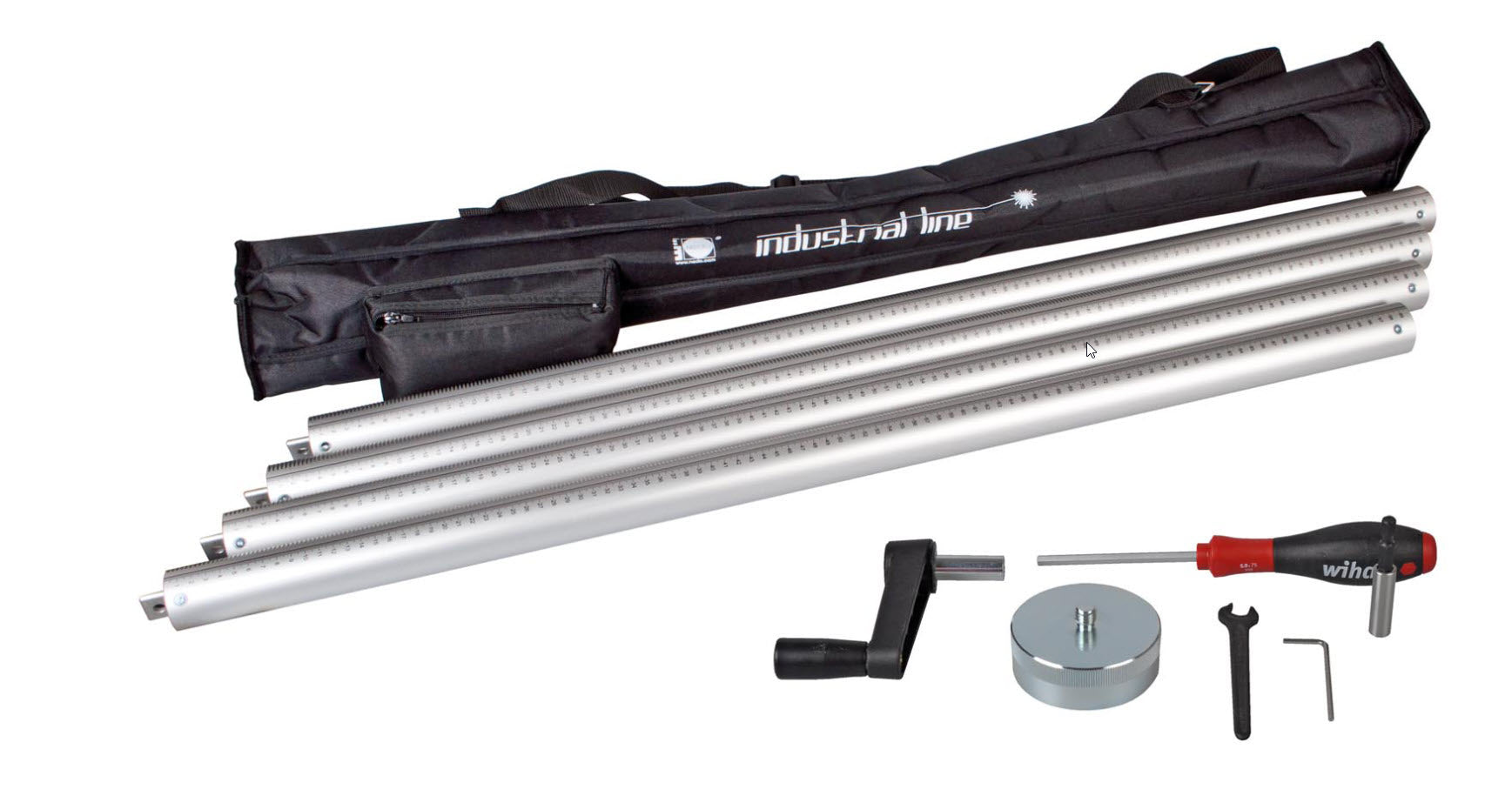

Lieferumfang:

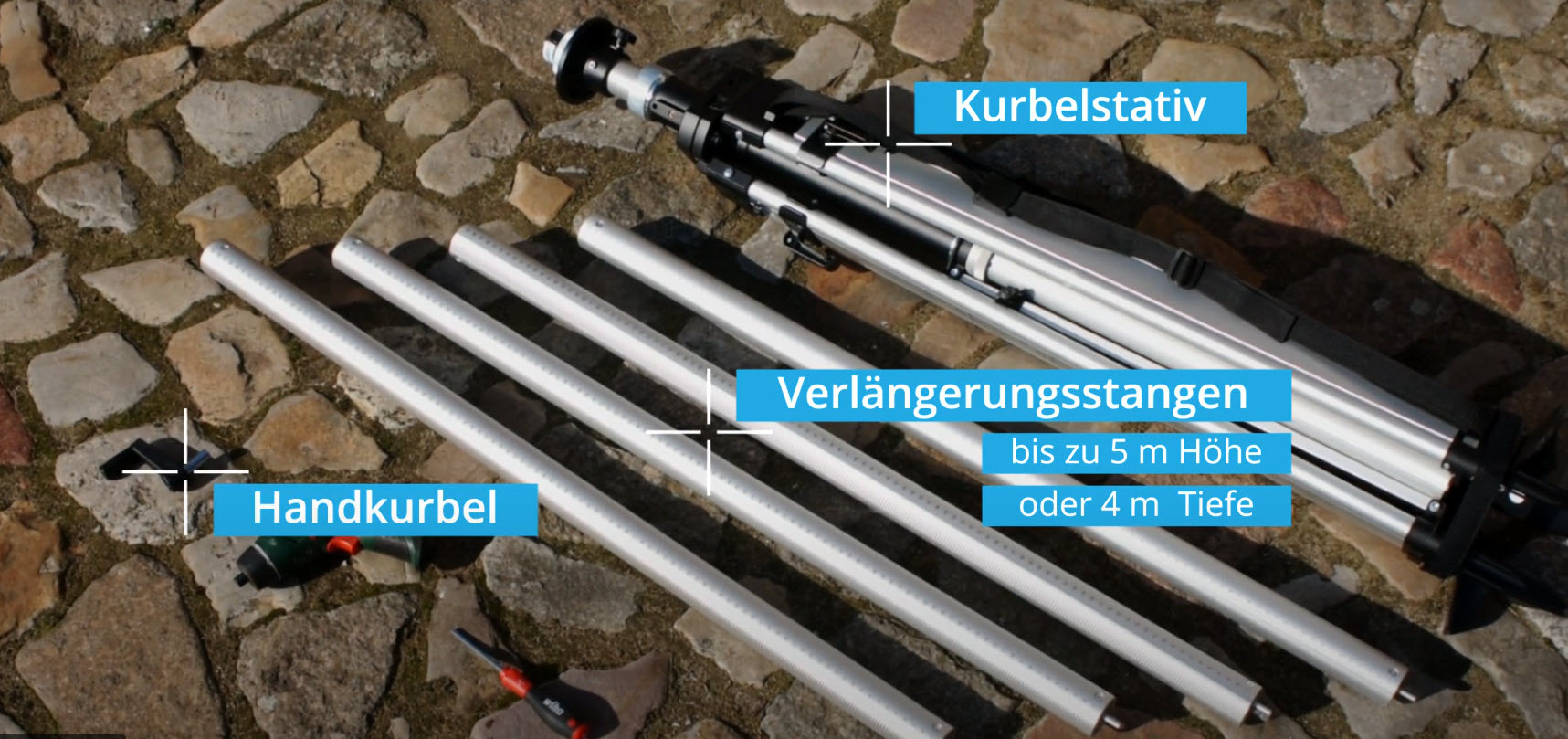

• Kurbelstativ inkl. Grundzahnsäule
• 4 Zahnsäulenelemente mit je 1 m Länge in einer Tasche
• Stativ-Adapter 3/8
• Sechskantschraubendreher SW5
• Magnetischer Bit-Halter für einen Akkuschrauber
• Handkurbel mit magnetischem Bit-Halter
